闭门器工作原理

发布时间:2021-09-07    1158 阅读量

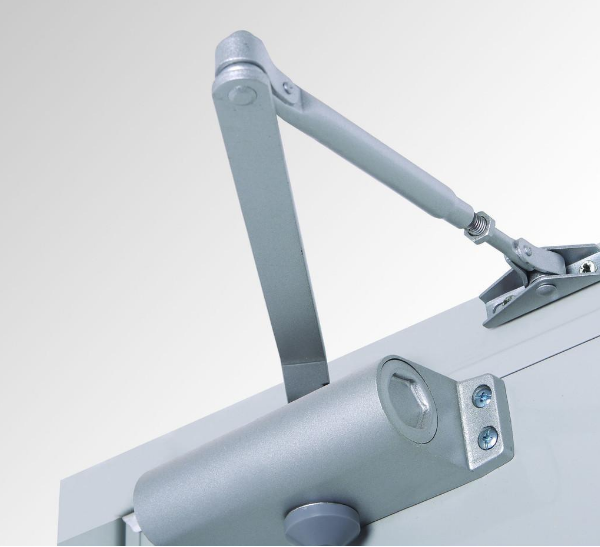

液压闭门器的基本构件有支承导向件、传动齿轮、复位弹簧、单向阀、齿条柱塞、节流阀芯和壳体、端盖、密封圈以及连杆。壳体和连杆起着固定闭门器和连接门扇和门框的作用。

闭门器的工作原理是:当开门时,门体带动连杆动作,并使传动齿轮转动,驱动齿条柱塞向右方移动。在柱塞右移的过程中弹簧受到压缩,右腔中的液压油也受压。柱塞左侧的单向阀球体在油压的作用下开启,右腔内的液压油经单向阀流到左腔中。当开门过程完成后,由于弹簧在开启过程中受到压缩,所积蓄的弹性势能被释放,将柱塞往左侧推,带动传动齿轮和闭门器连杆转动,使门关闭。

在弹簧释放过程中,由于闭门器左腔的液压油受到压缩,单向阀被关闭,液压油只能通过壳体与柱塞之间的缝隙流出,并经过柱塞上的小孔以及2条装有节流阀芯的流道回流到右腔。因此液压油对弹簧释放构成了阻力,即通过节流达到了缓冲的效果,使门关闭的速度得到了控制。阀体上的节流阀可以调节,可控制不同行程段的、可变化的闭门速度。尽管不同厂家生产的闭门器结构、尺寸有差异,但原理是相同的。

闭门器的种类可分为:外装式和内嵌式门顶闭门器、内嵌式门中闭门器、门底闭门器(地弹簧)、立式闭门器(内置立式闭门器)以及其他类型闭门器。
